GB/T 26121?2010《可曲撓橡膠接頭》

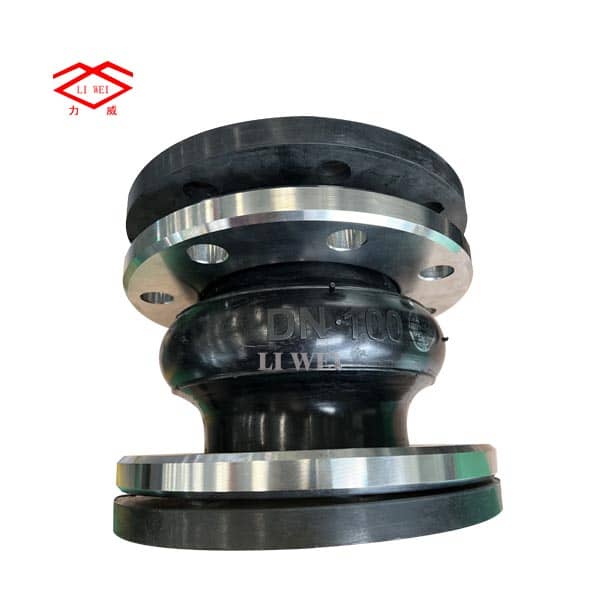

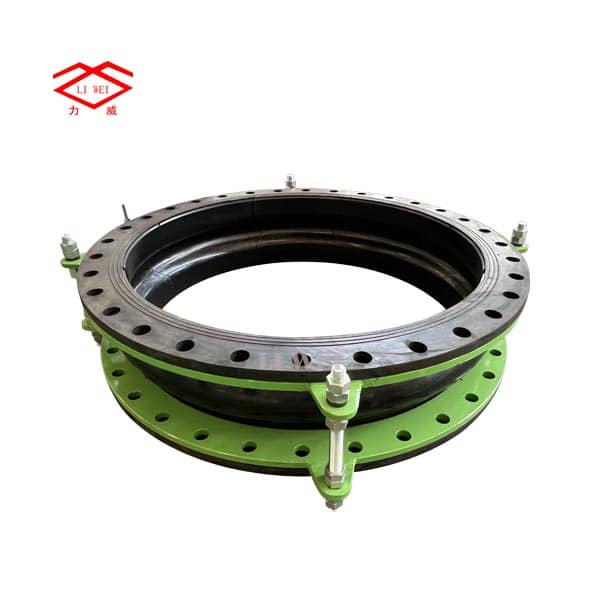

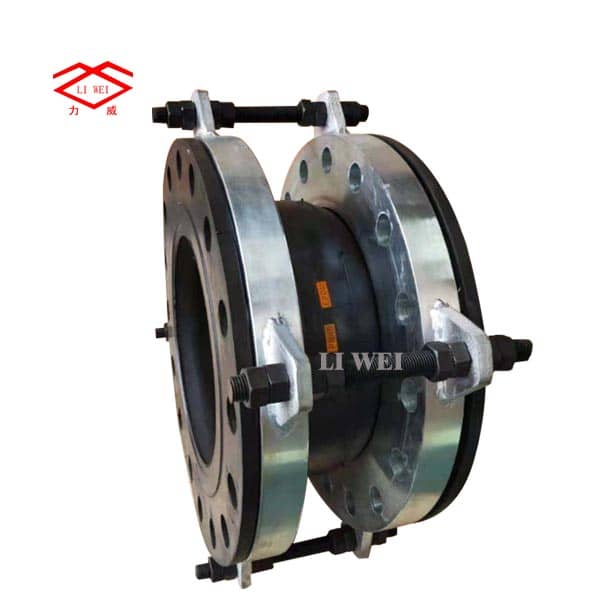

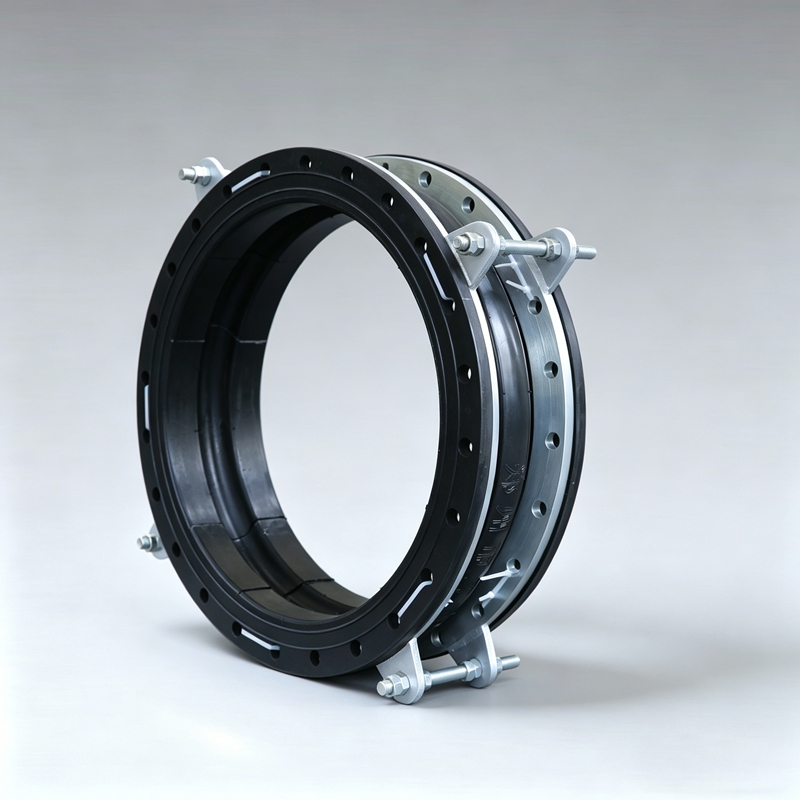

GJQ (X)-DF?II 為大沿（大翻邊）結構，橡膠球兩端自帶加寬密封唇邊，與法蘭全端面貼合，密封面積大、抗拉脫強、法蘭對中容易、高壓不漏。適用于 DN200 及以上口徑，也可用于 DN200 及以下對焊法蘭、高壓工況、沉降較大、振動劇烈的管線。
產品采用多層聚酯簾布增強、內外膠復合、高溫高壓模壓成型，具有高彈性、高氣密性、耐老化、減振降噪、多向位移補償?shù)葍?yōu)點，可有效解決管道熱脹冷縮、地基沉降、安裝偏差、水泵振動等問題。
GJQ：可曲撓橡膠接頭
(X)：單球體
DF：單球、法蘭連接
II：大沿（大翻邊）結構（I = 小沿、II = 大沿）
內膠層：天然橡膠 NR / 三元乙丙 EPDM / 氯丁 CR / 丁腈 NBR（按介質選）
增強層：高強度聚酯簾布 + 鋼絲加固環，抗拉伸、抗負壓、抗變形
外膠層：耐老化、耐臭氧、耐候橡膠，適應戶外及復雜環境
法蘭：Q235 碳鋼（默認），可定制 304/316 不銹鋼；法蘭標準 PN10/PN16/PN25
結構型式：單球體、大沿全端面密封、松套法蘭連接
? 大沿全端面密封：接觸面大、密封可靠，高壓不易滲漏
? 抗拉脫能力強：翻邊加厚加寬，螺栓壓緊后不易拉脫
? 適配范圍廣：適合對焊法蘭、高壓法蘭、大口徑、沉降大、振動強工況
? 安裝對中容易：大翻邊導向性好，降低安裝應力
? 壽命更長：密封穩定、抗疲勞、抗老化，減少維護
| 公稱通徑 DN (mm) | 產品長度 L (mm) | 軸向壓縮 (mm) | 軸向伸長 (mm) | 橫向位移 (mm) | 偏轉角度 |
|---|---|---|---|---|---|
| 25 | 85 | 8 | 5 | 8 | ±7.5° |
| 50 | 105 | 10 | 7 | 10 | ±7.5° |
| 100 | 150 | 19 | 8 | 13 | ±7.5° |
| 200 | 210 | 26 | 12 | 19 | ±7.5° |
| 300 | 240 | 32 | 16 | 24 | ±7.5° |
| 400 | 255 | 36 | 18 | 28 | ±7.5° |
| 500 | 260 | 40 | 20 | 30 | ±7.5° |
| 800 | 300 | 45 | 22 | 32 | ±6° |
| 1000 | 320 | 48 | 24 | 34 | ±5° |
| 1200 | 340 | 50 | 25 | 35 | ±5° |
| 1600 | 350 | 50 | 25 | 35 | ±5° |
| 2000 | 380 | 50 | 25 | 35 | ±5° |
| 2400 | 400 | 50 | 25 | 35 | ±5° |
| 3000 | 450 | 50 | 25 | 35 | ±5° |
| 3600 | 500 | 50 | 25 | 35 | ±5° |
河南力威實業有限公司（GB/T 26121?2010 標準起草單位）
可提供 I 型（小沿 DN≤200）、II 型（大沿 DN≥200） 配套供貨
全規格現貨 / 快速定制，出廠 100% 水壓試驗
提供圖紙、參數表、合格證、檢測報告
